DIN 917

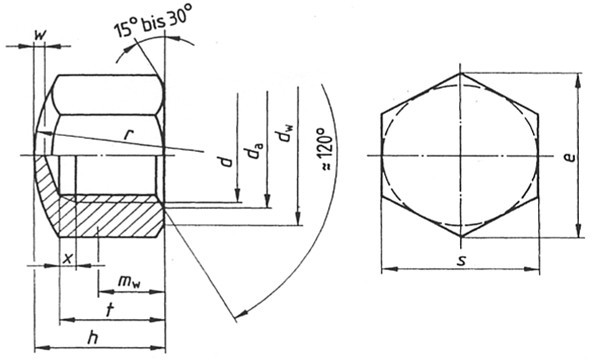

DIN 917 Cap Nut
Thread | Pitch | Diameter | Across Corner | Across Flat | Thickness | Drill Depth | Radius | Undercut | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d | p | da | dw | e | s | h | t | w | r | x (max) | g2 (max) | ||||||||||
Series 1 | Series 2 | Series 3 | min | max | min | min | nom (max) | min | Max | Min | Min | Max | Min | Series 1 | Series 2 | Series 3 | Series 1 | Series 2 | Series 3 | ||
M4 | 0.7 | - | - | 4 | 4.60 | 5.90 | 7.66 | 7 | 6.78 | 5.5 | 5.20 | 4.16 | 4.64 | 1 | 8 | 1.05 | - | - | - | - | - |
M5 | 0.8 | - | - | 5 | 5.75 | 6.90 | 8.79 | 8 | 7.78 | 7 | 6.64 | 4.96 | 5.44 | 1 | 10 | 1.2 | - | - | - | - | - |
M6 | 1 | - | - | 6 | 6.75 | 8.90 | 11.05 | 10 | 9.78 | 9 | 8.64 | 6.71 | 7.29 | 1.5 | 12 | 1.5 | - | - | - | - | - |
M8 | 1.25 | 1 | - | 8 | 8.75 | 11.60 | 14.38 | 13 | 12.73 | 12 | 11.57 | 9.21 | 9.79 | 2 | 15 | 1.87 | 1.5 | - | - | - | |
M10 | 1.5 | 1 | 1.25 | 10 | 10.80 | 14.60 | 17.77 | 16 | 15.73 | 14 | 13.57 | 10.65 | 11.35 | 2 | 20 | 2.25 | 1.5 | 1.87 | - | - | - |
M12 | 1.75 | 1.5 | 1.25 | 12 | 13.00 | 16.60 | 20.03 | 18 | 17.73 | 16 | 15.57 | 13.15 | 13.85 | 2 | 25 | - | - | - | 6.4 | 5.6 | 4.9 |
M14 | 2 | 1.5 | - | 14 | 15.10 | 19.60 | 23.35 | 21 | 20.67 | 18 | 17.57 | 14.65 | 15.35 | 2 | 28 | - | - | - | 7.3 | 5.6 | - |
M16 | 2 | 1.5 | - | 16 | 17.30 | 22.50 | 26.75 | 24 | 23.67 | 20 | 19.48 | 16.65 | 17.35 | 2 | 30 | - | - | - | 7.3 | 5.6 | - |
M18 | 2.5 | 1.5 | 2 | 18 | 19.50 | 24.90 | 29.56 | 27 | 26.16 | 22 | 21.48 | 18.58 | 19.42 | 2 | 32 | - | - | - | 9.3 | 5.6 | 7.3 |
M20 | 2.5 | 2 | 1.5 | 20 | 21.60 | 27.70 | 32.95 | 30 | 29.16 | 25 | 24.48 | 20.58 | 21.42 | 2.5 | 35 | - | - | - | 9.3 | 7.3 | 5.6 |
M22 | 2.5 | 1.5 | 2 | 22 | 23.70 | 31.40 | 37.29 | 34 | 33.00 | 28 | 27.48 | 21.58 | 22.42 | 3 | 35 | - | - | - | 9.3 | 5.6 | 7.3 |
M24 | 3 | 2 | - | 24 | 25.90 | 33.30 | 39.55 | 36 | 35.00 | 30 | 29.48 | 23.58 | 24.42 | 3 | 40 | - | - | - | 10.7 | 7.3 | - |
M27 | 3 | 2 | - | 27 | 29.10 | 38.00 | 45.20 | 41 | 40.00 | 32 | 31.38 | 25.58 | 26.42 | 3 | 50 | 10.7 | 7.3 | - | |||
M30 | 3.5 | 2 | - | 30 | 32.40 | 42.80 | 50.85 | 46 | 45.00 | 34 | 33.38 | 27.58 | 28.42 | 3 | 60 | 12.7 | 7.3 | - | |||
M36 | 4 | 3 | - | 36 | 38.90 | 51.10 | 60.79 | 55 | 53.80 | 44 | 43.38 | 35.50 | 36.50 | 4 | 70 | 14.0 | 10.7 | - | |||
M42 | 4.5 | 3 | - | 42 | 45.40 | 60.00 | 72.02 | 65 | 63.10 | 52 | 51.26 | 41.50 | 42.50 | 4 | 80 | 16.0 | 10.7 | - | |||
M48 | 5 | 3 | - | 48 | 51.80 | 69.50 | 82.60 | 75 | 73.10 | 58 | 57.26 | 47.50 | 48.50 | 4 | 90 | 18.5 | 10.7 | - | |||
M56 | 5.5 | 4 | - | 56 | 61.00 | 78.70 | 93.56 | 85 | 82.80 | 68 | 67.26 | 55.40 | 56.60 | 5 | 110 | - | - | - | 20.0 | 14.0 | - |
M64 | 6 | 4 | - | 64 | 69.10 | 88.20 | 104.86 | 95 | 92.80 | 75 | 74.26 | 61.40 | 62.60 | 5 | 130 | 21.0 | 14.0 | - | |||
M72 | 6 | 4 | - | 72 | 77.80 | 97.70 | 116.16 | 105 | 102.80 | 85 | 84.13 | 66.40 | 67.60 | 5 | 130 | - | - | - | 21.0 | 14.0 | - |
